CYB320型薄膜压力传感器电路EMC-CS101 仿真设计
1、仿真对象 CYB320型薄膜压力传感器电路电源输入部分滤波电路，电路如图1所示。

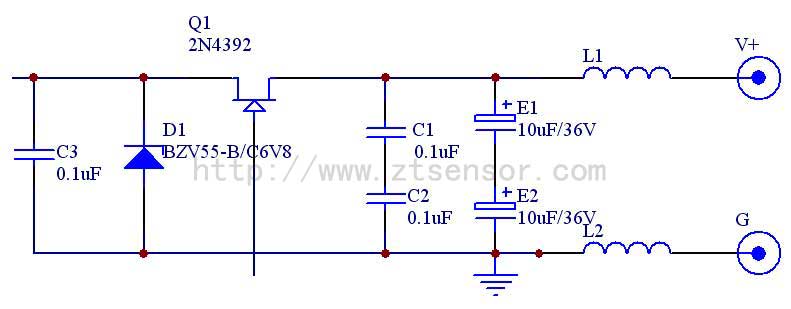

1999cc彩票 图1 CYB320型薄膜压力传感器电源输入滤波电路
所使用元器件列表如下：
|
1999cc彩票 序号 |
代号 |
1999cc彩票 名称 |
1999cc彩票 型号规格 |
|
1999cc彩票 1 |
1999cc彩票 L1 |
1999cc彩票 电感 |
470uF |
|
1999cc彩票 2 |
1999cc彩票 L2 |
1999cc彩票 电感 |
470uF |
|
1999cc彩票 3 |
1999cc彩票 E1 |
钽电容 |
10uF |
|
1999cc彩票 4 |
E2 |
钽电容 |
10uF |
|
1999cc彩票 5 |
1999cc彩票 C1 |
瓷介电容 |
1999cc彩票 0.1uF |
|
1999cc彩票 6 |
1999cc彩票 C2 |
瓷介电容 |
1999cc彩票 0.1uF |
|
7 |
1999cc彩票 C3 |
瓷介电容 |
1999cc彩票 0.1uF |
|
8 |
Q1 |
1999cc彩票 集成电路 |
2N4392 |
|
1999cc彩票 9 |
D1 |
稳压二极管 |
1999cc彩票 BZV55-B/C6V8 |
1999cc彩票 2、仿真工具 仿真工具为MultiSim。该电路实现的主要功能是高频率波，幅频特性曲线如图率响应：

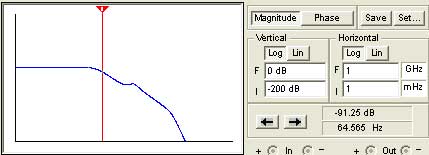

图2 幅频特性曲线;
从图可以看出电路的截止频率约为64.6KHz，高于64.6KHz的信号将大幅衰减。
3、仿真项目 仿真项目为CS101，用来检测EUT承受耦合道输入电源线（不包括回线）上的干扰信号的能力，频率范围25Hz—150kHz。
4、仿真结果

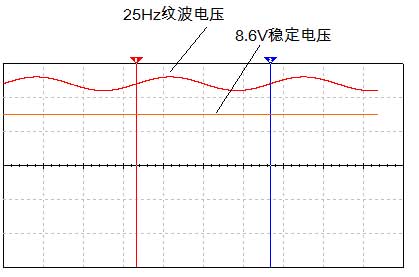

a、Vin输入条件：电压12V，Vpp=1V，纹波频率25Hz。 用示波器测Vo=8.6Ｖ，见图3。
b、Vin输入条件：电压12V，Vpp=1V，纹波频率5kHz。 用示波器测Vo＝8.6V，见图4。
c、Vin输入条件：电压12V，Vpp=1V，纹波频率150KHz。 用示波器测Vo=8.6V，见图5。
图 3 图4 图5
从CS101的仿真数据看，当输入发生电压1V的Vpp从25Hz~150KHz变化时，CYB320型薄膜压力传感器的输出基本不变化，因此，我们认为电路设计可行。本文源自1999cc彩票1999cc彩票，版权所有，转载请保留出处。
